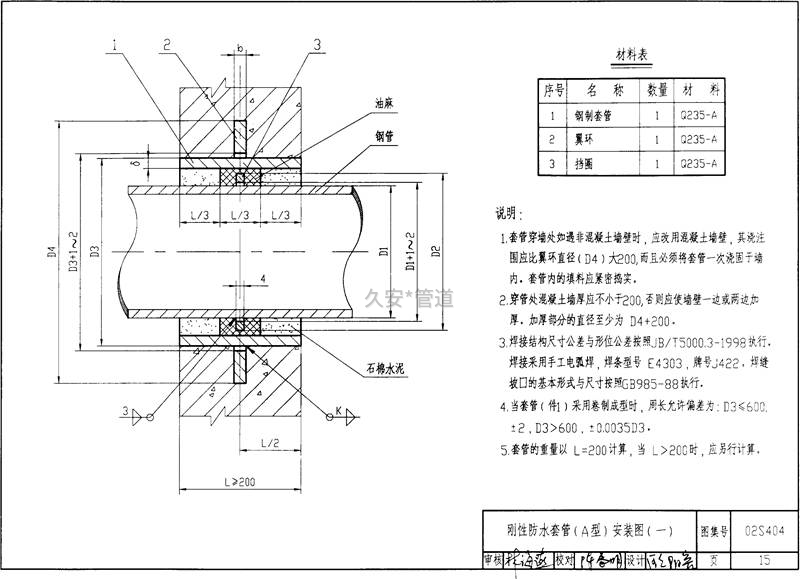

下面這張圖片就是02s404防水套管圖集第15頁A型剛性防水套管安裝圖（一），如果需要全套的可在導航欄上面02s404防水套管圖集中下載。
02s404防水套管圖集第15頁A型剛性防水套管安裝圖（一）說明:
1.套管穿墻處如遇非混凝土墻壁時,應改用混凝土墻壁,其燒注圍應比翼環直徑(D4)大200，而且必須將套管一次燒固于墻內.套管內的填料應緊密搗實。
2.穿管處混凝土墻厚應不小于200,否則應使墻壁一邊或兩邊加厚。如厚部分的直徑至少為D4+200.
3.焊接結構尺寸公差與形位公差按照JB/T5000.3-1998執行。焊接采用手工電弧焊,焊條型號E4303 ,牌號J422.焊縫坡口的基本形式與尺寸按感GB985-88執行。
4.當套管(倒)采用卷制成型時,周長允許偏差為: D3≤600.:2, D3>600. :0.0035D3.
5.套管的重量以L=200計算,當L>200時，應另行計算，
剛性防水套管圖集上DN D1 D2 D3 D4 L b δ K各代表什么意思！
剛性防水套管圖集上的DN是剛性防水套管zhi的通徑，D1是外徑，D2是內徑，D3是外徑，D4是環外徑，L是長度，b是寬度，δ是厚度，K是填充物。
剛性防水套管的適用性：剛性防水套管適用于管道穿墻處，不承受管道振動和伸縮變形的構(建)筑物，對于地震設防需要
久安剛性防水套管生產廠家現場實拍
