02S404防水套管圖集
您的位置:防水套管廠家 > 02S404防水套管圖集 > 02s404型剛性防水套管圖集

02s404型剛性防水套管圖集

02s404型剛性防水套管圖集

剛性防水套管A型結構圖

02s404剛性防水套管安裝圖

剛性防水套管尺寸規格表

b型剛性防水套管安裝圖裂

b型剛性防水套管尺寸重量表

剛性防水套管c型結構圖

02s404C型剛性防水套管尺寸重量表剛性防水翼環安裝圖

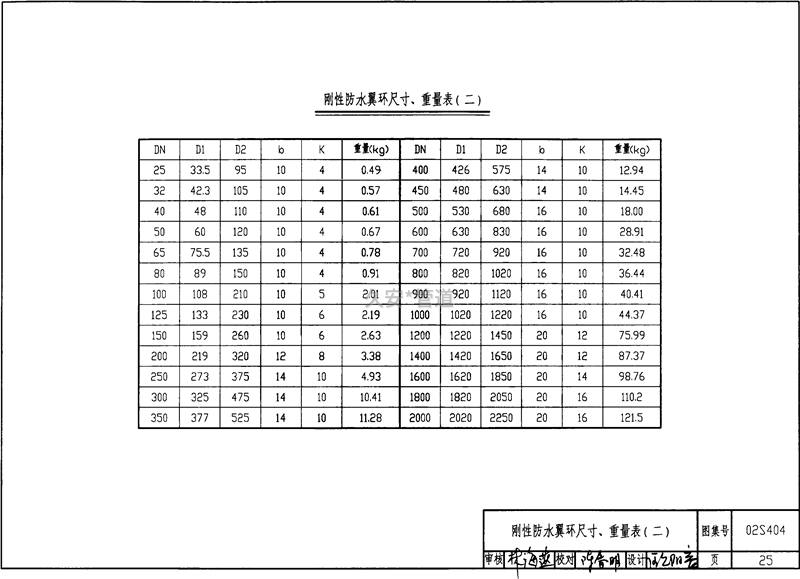

剛性防水翼環尺寸重量表

剛性防水翼環結構圖

剛性防水翼環規格尺寸


剛性防水套管圖集上DN D1 D2 D3 D4 L b δ K各代表什么意思!

剛性防水套管圖集上的DN是剛性防水套管zhi的通徑,D1是外徑,D2是內徑,D3是外徑,D4是環外徑,L是長度,b是寬度,δ是厚度,K是填充物。

剛性防水套管的適用性:剛性防水套管適用于管道穿墻處,不承受管道振動和伸縮變形的構(建)筑物,對于地震設防需要


求高手??!參照02S404防水套管圖集DN100 剛性防水套管(A型),

DN100 套管外徑159 套管厚度4.5 翼環圓盤外徑270 環厚度10

DN200 套管外徑273 套管厚度8 翼環圓盤外徑385 環厚度12

長度等于工程設計的墻體厚度


02s404圖集上的防水套管的重量怎么計算

剛性防水套管的重量好算,就是個管子加翼環。柔性的因?yàn)闃?gòu)造復雜點比較難算。

圖集上已經給出了300mm長的柔性防水套管和200長的剛性防水套管的理論重量重量,如果長度和圖集上的長度不同,重量的計算只要加上或者減去超出部分的管子重量就可以了。各個型號套管使用的管子外徑和厚度在圖集上都有標注的。


剛性防水套管國家標準

沒有剛性防水套管國家標準,只有國家建設標準設計圖集-02S404防水套管標準圖集


剛性防水套管分幾種?

剛性防水套管是一種常見的穿墻管道承壓件,安裝在管道上能夠通過自身的主動承壓來保障管道運行的安全。

按照我國防水套管現行的02s404標準圖集的規定,對于剛性防水套管進行細分的情況下能夠分為三種,A型剛性防水套管它的翼環寬度大,B型略窄,C型沒有。


A型的剛性防水套管有三部分組成,翼環、鋼制套管和擋板,鋼制套管的作用是保護所穿過墻體的管道不受損壞,而翼環的作用是固定鋼制套管的安裝位置以及保護鋼制套管不受墻體的下躺而損壞,

擋板的作用是用來阻擋填充物,使填充物的填充位置的以保證,還控制了填充物無規律運動的后果進而控制了填充物的量使其密封性能更好。

B型剛性防水套管與A型的區別在于沒有了擋板,而B型防水套管并不會因?yàn)樯倭藫醢寰褪チ斯ぷ餍?,相反,安裝在相應的地區后,B型剛性防水套管的工作能力也很大。

C型的剛性防水套管與B型的區別在于C型的少了一個翼環,缺少翼環的防水套管一般安裝于為普通的墻體中,起作用依然使用來保護所穿過墻體的管道以及線路。


原創文章,如若轉載,請注明出處:http://m.22kkm.com/a/530.html
